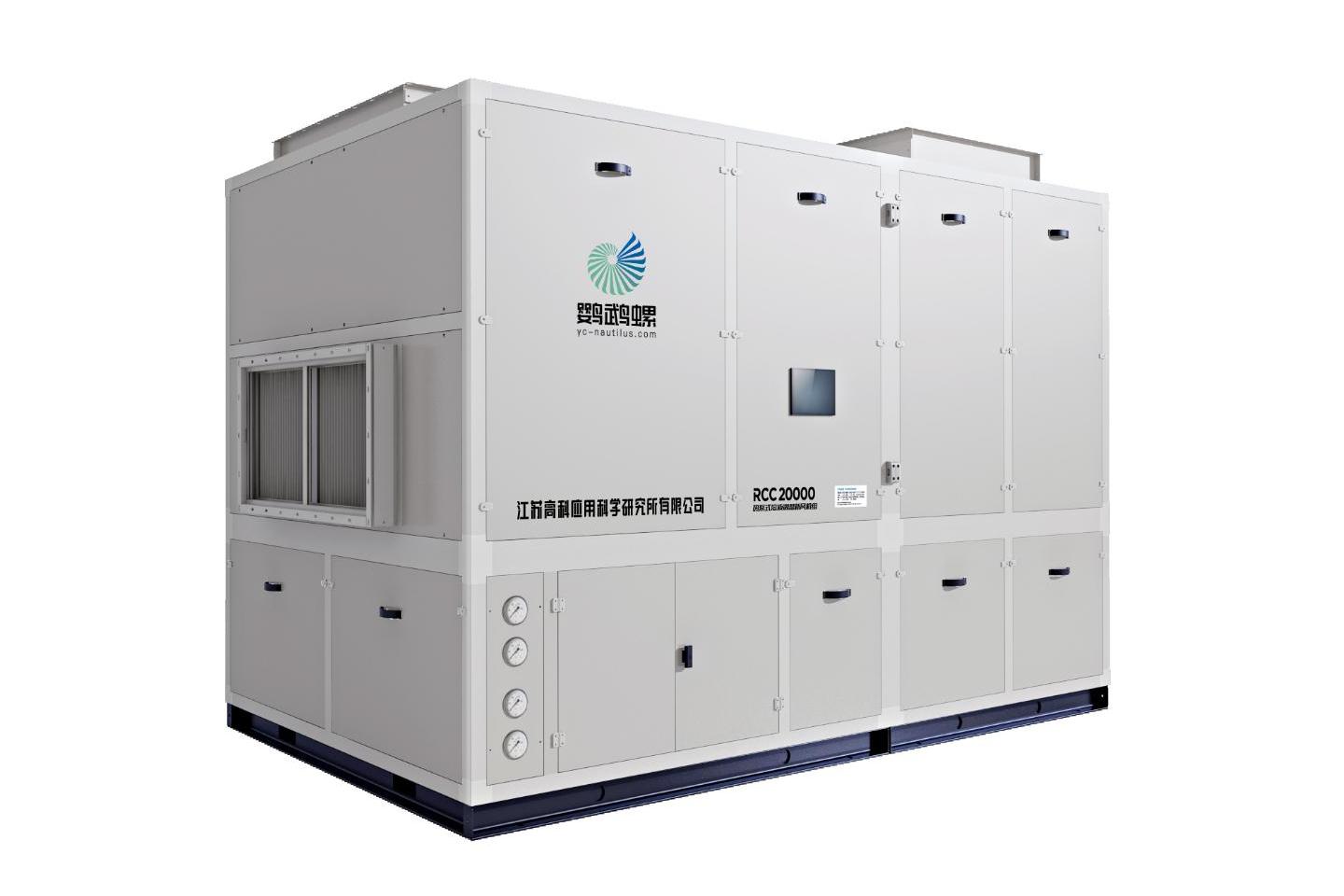

溶液调湿空气处理机组

1.实现空气的除湿、调温、新风、净化、杀菌“五集一体”处理功能； 2.健康舒适，降噪，温湿度独立精确控制； 3.绿色环保，五星级室内空气品质； 4.低碳节能，相对传统产品节约建筑能耗40%以上； 5.不断追求技术突破，实现占用机房面积减少20%以上、有效解决传统溶液机组补水问题、减少管线布局、机组整体性能提升15%、运行更加稳定可靠、智能网络控制等功能.

适用场所：适用于办公楼、学校、医院、图书馆、档案馆、实验楼、地下空间、核电、航站楼、高铁站、银行、烟草、电子、医药、化工等所有室内湿度有严格要求或空气品质要求比较高的场合。

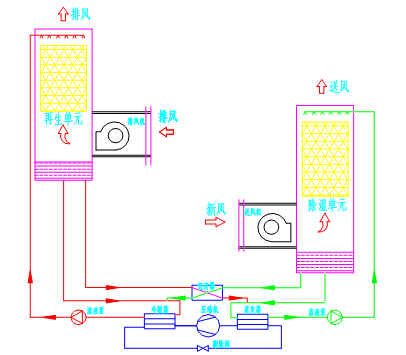

1）系统原理
温湿度独立调节空调系统最早由清华大学江亿院士在95年与UTRC（美国联合技术公司研发中心）的James Frihaut博士讨论时首次提出了“湿度独立控制”的概念，后经清华大学和东南大学科研人员经过多年研究与发展，将此系统逐渐完善并形成温湿度独立控制空调系统这一新兴、节能的空调系统形式。
以东南大学张小松教授为团队的此项研究获得了2013年国家科技进步二等奖。温湿度独立调节空调系统采用温度与湿度两套独立的空调控制系统，
即溶液（或双冷源）调湿空调系统（潜热系统）与高温冷水控温系统（显热系统），
利用溶液（双冷源）调湿制取干燥新风用以控制室内湿度，利用高温冷水控制室内温度，即“以风控湿，以水控温”，分别控制、调节室内的湿度与温度，

避免常规空调系统使用同一设备处理两种负荷所带来的能耗损失问题，能够精确控制室内参数，提高室内舒适度，达到“风水和谐”的室内状态。

图5-1 温湿度独立调节空调系统原理

2）产品特点：
灭菌：
根据美国Anderson机构研究证明，该装置利用氯化锂溶液作为除湿剂时，能够杀灭空气中99.2%的细菌、病毒和其他霉菌。
为人类抵御SARS、禽流感等空气传播疾病提供有力防御武器。
节能：
利用工业余热、废汽、废热、地热等低品位能源再生浓缩循环使用除湿溶液。除湿器和再生器间设置的全热回收器，可将能源利用率提高80%。
用于工业干燥生产时，可将制冷机冷凝热90%以上回收利用。比传统表冷空调运行费用节电30%以上。
环保：
制冷机冷凝热可90%回收利用，不向周边环境排放热污染。
氯化锂除湿溶液无限期循环使用，不泄漏，无损耗。
高效：

不需将湿空气冷却至露点，彻底解决了传统空调方法在大通风、高湿度环境下效率低的问题。因湿空气中的水份直接溶于氯化锂除湿溶液中，不需传统空调的除霜工艺过程。使除湿效率进一步提高。

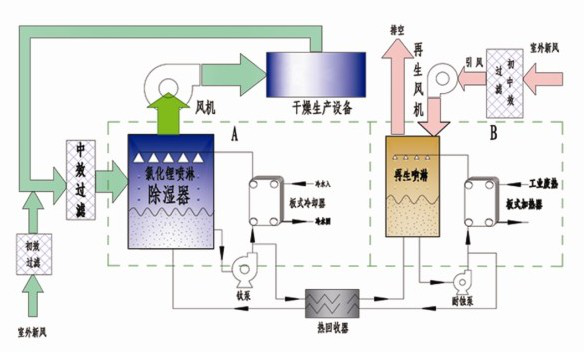

溶液除湿工艺流程图

“鹦鹉螺”溶液调湿机组安装注意事项：

1、注意机组的安装位置，要求保留适当的维护空间，并且注意安装于通风、安全的场所。
2、机组室外安装时，应配遮雨棚，遮雨棚的边缘应超出机组600mm以上，高度应高于机组1000mm以上。
3、室内安装的机组，应有足够的新风进气口，若客观限制，应设管道进风；其排出的热气应用风道排到室外，排气口不应设置在新风口同侧，若客观限制，应将排风口设置在新风口的是上面，两个风口的高度差不得小于2000mm，且排风口的防风罩不得朝下。
4、除湿机的风管安装连接应当牢固、保温、防腐、气密性好，处理风管内必须安装调节风阀。
5、机组应有可靠的接地措施。
6、表冷器在进水口处应加装截止阀或球阀，管路必须有单独色支架，管路重量不可由机组承受。进水管处最好装水过滤器以防杂质堵塞换热器管。
使用注意事项：
1、机组所有电控原件及保护装置已经过厂家的严格测试，各运行参数均已设定完毕，用户在检查及维修时请勿自行更改或拆卸。运行时有异常现象，请及时检查或通知厂家处理。
2、机组使用电源为：380V/3PH/50HZ，电压偏差不超过±10%。
3、带热回收器的机组，排风侧风量不应小于送风量的80%。
4、新机组在运行一个月后，应检查是否有风机皮带变松、螺栓松动、电线脱落、溶液泄漏等现象。
5、空气过滤器应定期清洗。
6、长期停止运行时应关闭新风阀门，放掉换热器的存水，放松风机皮带。
7、配有表冷器的机组，表冷器停止使用后，要放尽其中的冷水，以免冬季结冰胀裂翅片管。

产品优点

1.模块化设计，利于安装和施工。

2.机组结构开发更加科学，机组体积与传统溶液除湿机组相对比，减少1/5，占用机房面积更小。

3.有效解决传统溶液机组补水问题，减少管线布局，使机组整体性能提升15%，运行更加稳定可靠。

4.机组采用仿真控制技术，机组除湿能力更强，最低可将空气湿度控制在4.5g/kg。

5.机组采用逆流式送风技术，增大机组换热面积，有效解决空气带液问题。

6.机组采用全自动化运用，自带网络接入，可设定与智能网络有效联网。

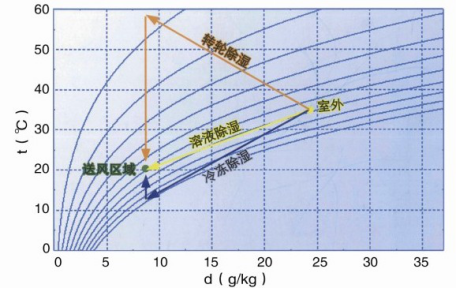

与常规表冷机组及转轮除湿机组处理空气对比的节能优势

可以简单的概括能量消耗为：溶液除湿 < 冷冻除湿 < 转轮除湿

	除湿效率	控制精度	运行成本	初投资
转轮除湿技术	中	中	高	中
冷冻除湿技术	低	中	中	低
溶液除湿技术	高	高	中	高

产品分类

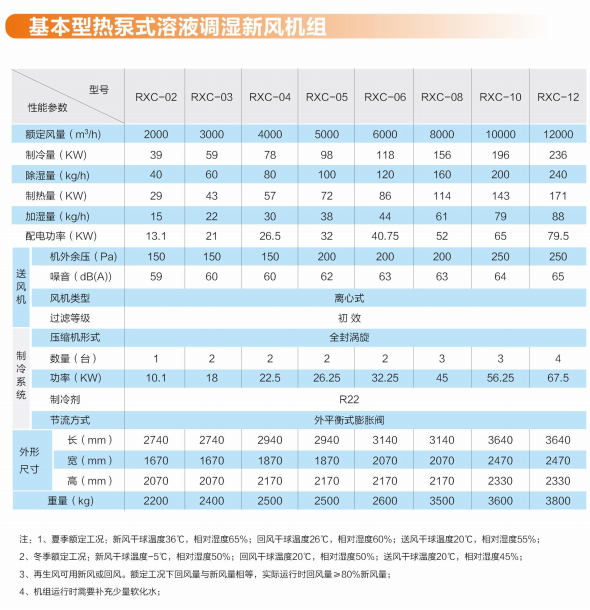

1.RXC基本型热泵式溶液调湿新风机组

RXC热泵式溶液调湿新风机组是一种热泵驱动型、以调湿溶液为工质的新风处理设备。具备对新风冷却除湿、加热加湿、净化过滤等多种功能。独立运行可满足全年新风处理要求。

RXC热泵式溶液调湿新风机组适用于所有需要新风的舒适性空调环境，与干式末端（干式风机盘管、辐射末端等）相结合，营造出健康舒适、高效节能的空调环境。适用条件

适用于空气-水系统，建议和其它干式末端装置，如干式风机盘管、辐射末端配合使用。

推荐使用环境：-5℃≤室外环境温度≤36℃。
热泵运行环境为5℃≤室外环境温度≤36℃。
过渡季节或冬季气候温度的地域，可以运行热泵系统，严寒地区冬季不宜开启热泵系统。

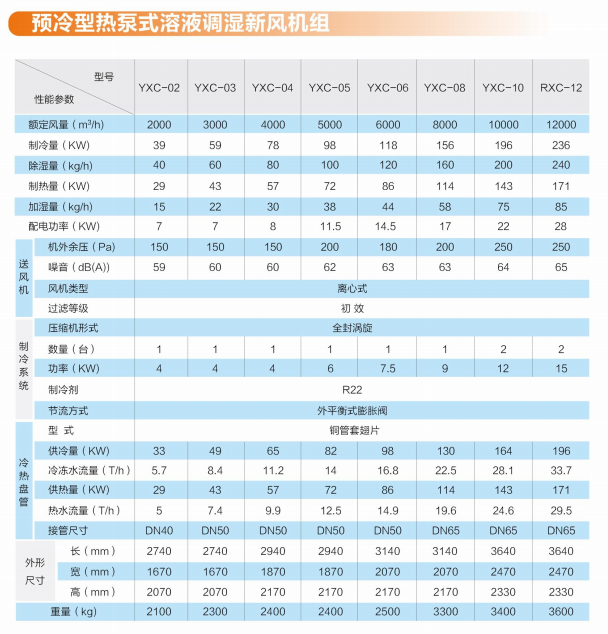

2.YXC预冷型热泵式溶液调湿新风机组
YXC预冷式溶液调湿新风机组是在基本型的基础上增加了冷热盘管，利用客户现有的高温冷冻水（冬季热水）对室外新风进行了预处理，以进一步提高机组能效。
适用条件
适用于空气-水系统，建议和其它干式末端装置，如干式风机盘管、辐射末端配合使用。
推荐使用环境：-5℃≤室外环境温度≤36℃。
热泵运行环境为5℃≤室外环境温度≤36℃。

过渡季节或冬季气候温度的地域，可以运行热泵系统，严寒地区冬季不宜开启热泵系统。

3.QXC全空气预冷型热泵式溶液调湿空调机组

QXC全空气预冷型热泵式溶液调湿机组是一种新型的热泵驱动、以溶液为工质的全空气处理设备。内置热泵系统、预冷段、除湿段、再生段、表冷器，新风经预冷除湿后进入除湿单元进一步除湿降温，处理后再与室内回风混合，混风经表冷器进行温度调节至送风状态点。
机组只需要外界提供高温冷冻水或热水即可对空气进行除湿、降温、加湿、加热等全工况处理，布置灵活，操作、维护简单，适用于所有需要全空气系统的场合。
适用条件
适用于空气-水系统，建议和其它干式末端装置，如干式风机盘管、辐射末端配合使用。
推荐使用环境：-5℃≤室外环境温度≤36℃。
热泵运行环境为5℃≤室外环境温度≤36℃。
过渡季节或冬季气候温度的地域，可以运行热泵系统，严寒地区冬季不宜开启热泵系统。
4.QHXC全空气热回收型热泵式溶液调湿空调机组
QHXC全空气热回收型热泵式溶液调湿机组是一种新型的热泵驱动、以溶液为工质的全空气处理设备。内置热泵系统、热回收段、除湿段、再生段、表冷器，新风经预冷除湿后进入除湿单元进一步除湿降温，处理后再与室内回风混合，混风经表冷器进行温度调节至送风状态点。
机组只需要外界提供高温冷冻水或热水即可对空气进行除湿、降温、加湿、加热等全工况处理，布置灵活，操作、维护简单，适用于所有需要全空气系统的场合。
适用条件
适用于空气-水系统，建议和其它干式末端装置，如干式风机盘管、辐射末端配合使用。
推荐使用环境：-5℃≤室外环境温度≤36℃。
热泵运行环境为5℃≤室外环境温度≤36℃。
过渡季节或冬季气候温度的地域，可以运行热泵系统，严寒地区冬季不宜开启热泵系统。
